优发国际一触即发钢构装配式钢结构住宅小区荣获“中国钢结构金奖”
宣布日期：2023/5/26 浏览次数：2101
日前，第十五届“中国钢结构金奖”（第二批）获奖项目名单揭晓，安徽优发国际一触即发钢构股份有限公司承建的工程总承包项目合肥市巢湖映月湾装配式钢结构住宅小区榜上著名！
.jpg)
中国钢结构金奖是经国务院批准的修建领域六大国家级奖项之一，是钢结构领域的最高质量管理奖项，评选工具为我国从事修建钢结构制作、装置企业承建的种种工程质量抵达海内领先水平的修建钢结构工程项目 。
一、项目概况
巢湖映月湾小区位于巢湖市湖光路与康健西路交口，建设内容包括安顿住宅单体及地下车库等，总修建面积98812.38㎡，项目由8栋高层装配式钢结构住宅楼组成，层数有19层、21层、23层、25层和27层 。该项目是巢湖市首个大型装配式钢结构住宅小区EPC项目，是安徽省装配式修建树模项目，周全践行合肥市装配式修建“1+5”制作模式，装配率51%，制作手艺系统接纳的装配式部品部件主要包括：基于型材的钢管混凝土框架-支持结构；ALC条板+保温装饰一体板围护系统；楼梯、空调板、太阳能板等水平构件接纳PC预制构件，全装修设计并施工 。
.jpg)
项目效果图
.jpg)

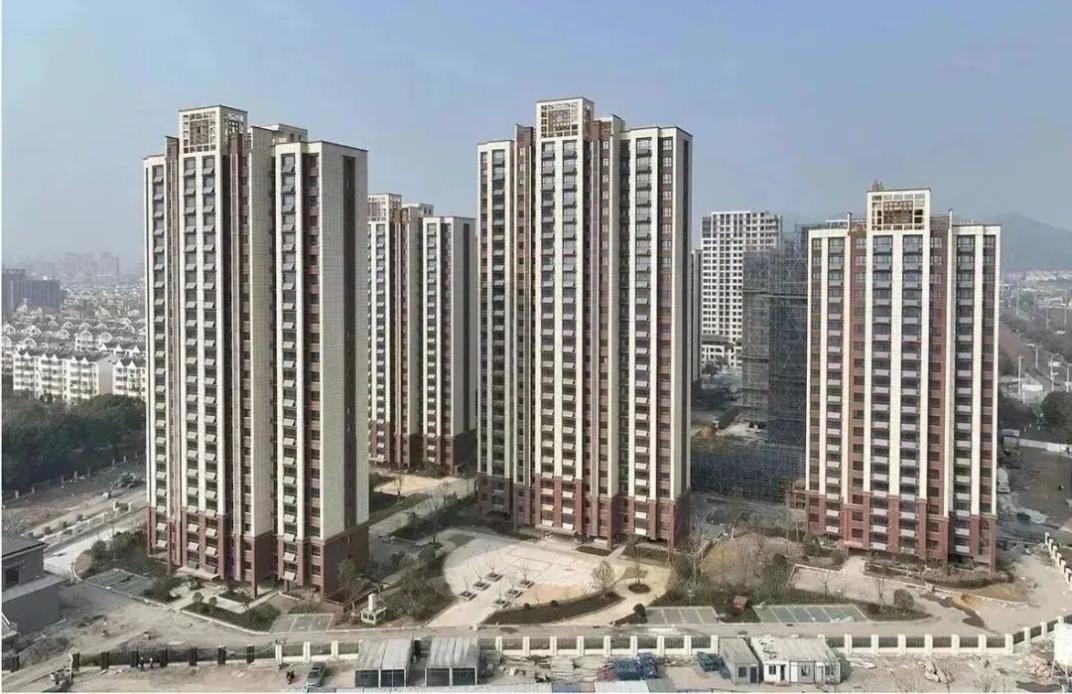

项目实景鸟瞰图
二、要害手艺应用
1.建设了装配式钢结构住宅节能、绿色、标准化的户型
针对钢结构住宅修建结构特点，建设了装配式钢结构住宅节能、绿色、标准化的户型库，接纳少规格、多组合的标准化设计，实现修建与部品部件的通用性及构件标准化，体现钢结构住宅的大空间与可变空间的设计理念 。
.jpg)

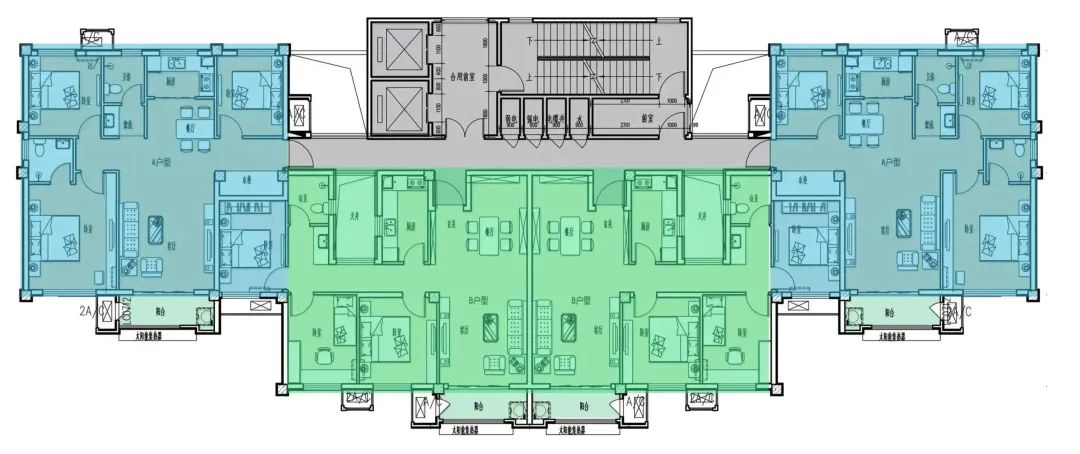

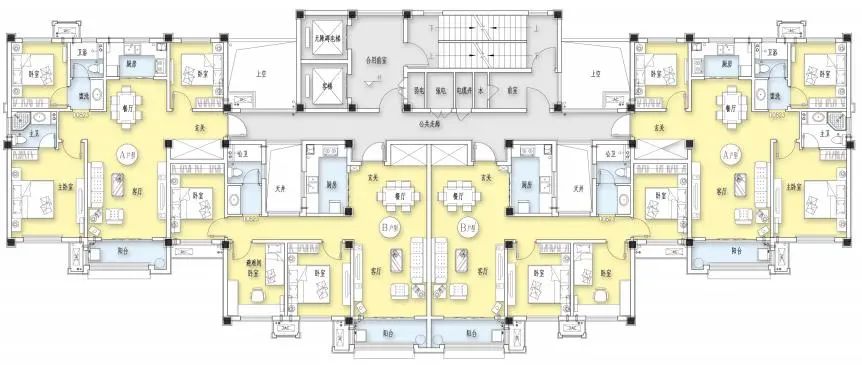

A+B户型标准层平面图
.jpg)

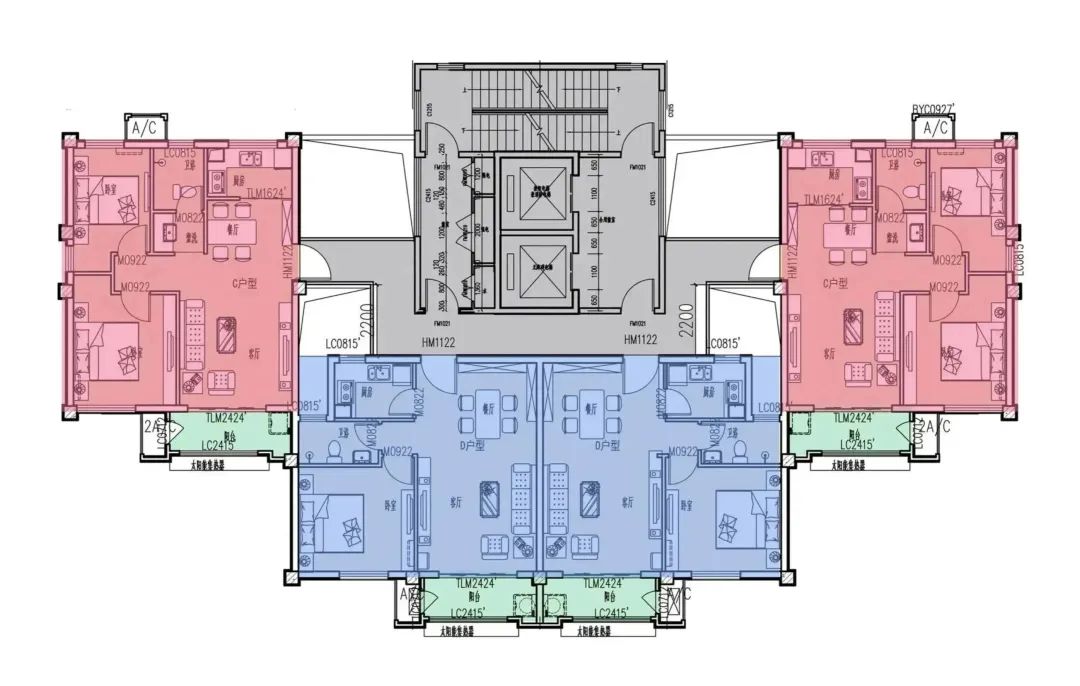

C+D户型标准层平面图
2.立异提出“外柱外凸”、户内无凸梁凸柱的修建设计理念
在前期计划设计历程中，立异提出了“外柱外凸”的修建设计理念，既降低了室内“凸梁凸柱”负面栖身体验，同时通过外柱的凸凹增强了外立面的条理感效果 。
在项目实验历程中，通过刷新装配式钢结构修建钢梁包覆节点，做到户内无凸梁的效果，给住户更好的栖身体验 。
.jpg)
外柱外凸平面安排图
.jpg)

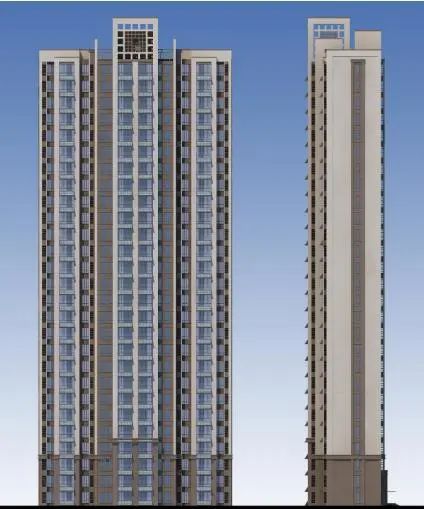

外柱外凸立面效果图
3. 优化了装配式组合结构与混凝土梁毗连手艺
地下室接纳钢管混凝土框架柱外包混凝土形成劲性组合结构柱，劲性柱伸入地下室底板，顶板接纳钢筋混凝土梁，立异提出了劲性组合结构柱与钢筋混凝土梁钢筋分层钢板过渡焊接毗连手艺，有用解决了混凝土梁中多层钢筋毗连受力性能的手艺问题，同时，该手艺解决了外露钢结构柱在地下湿润情形中的防腐、防火手艺问题 。
.jpg)

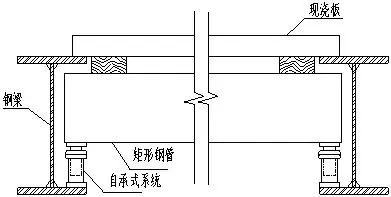

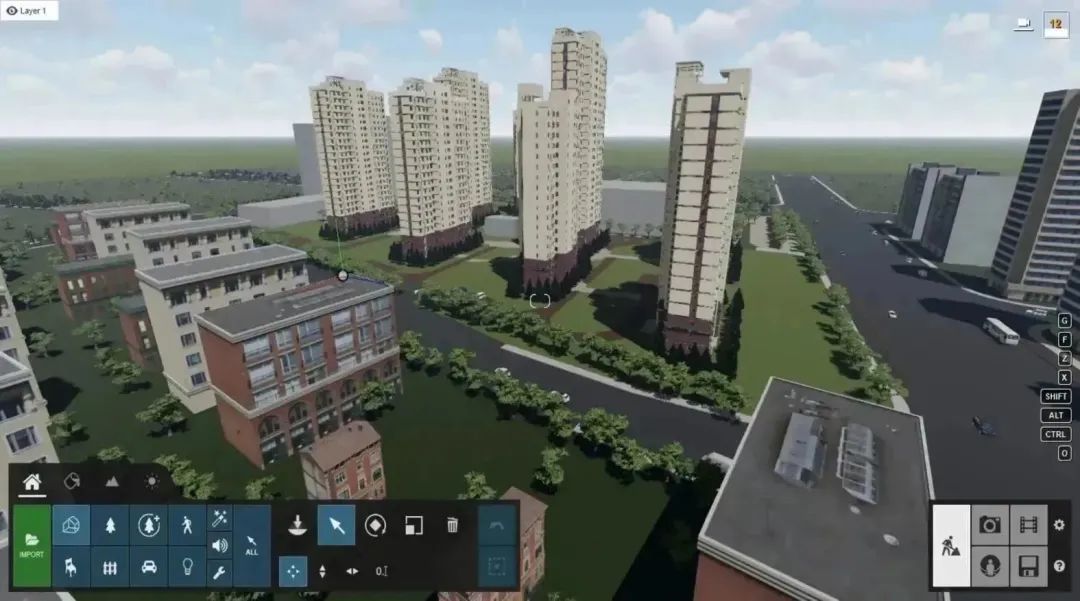

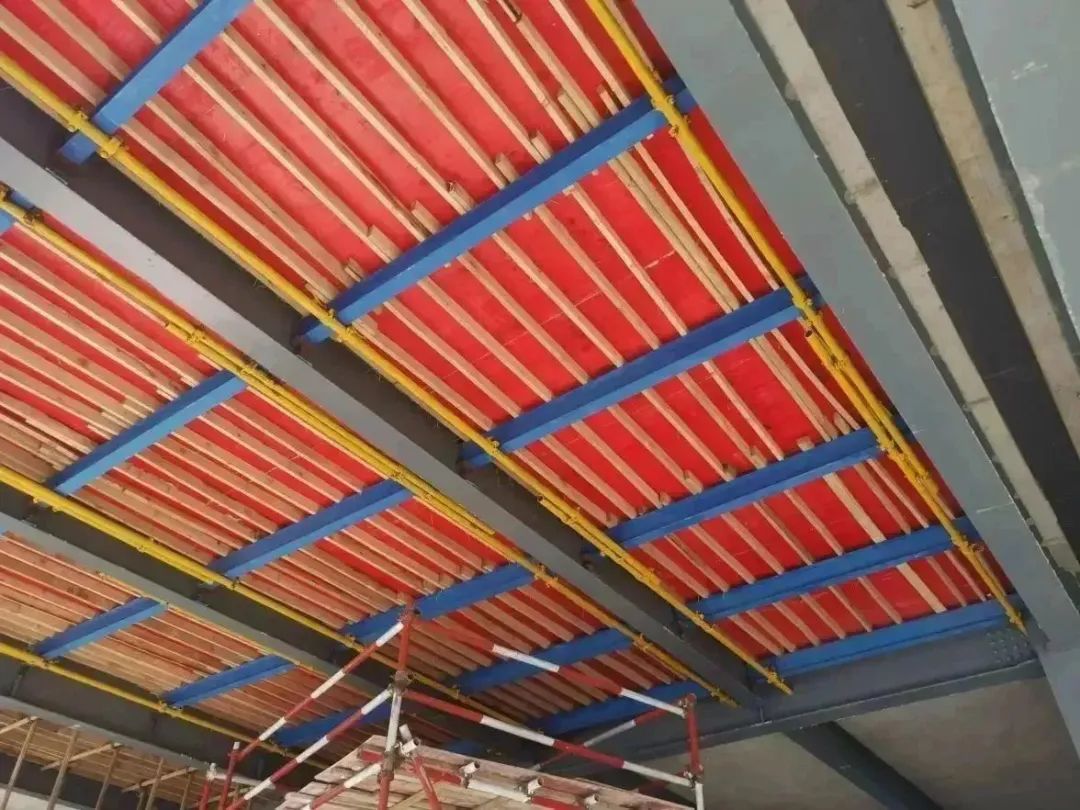

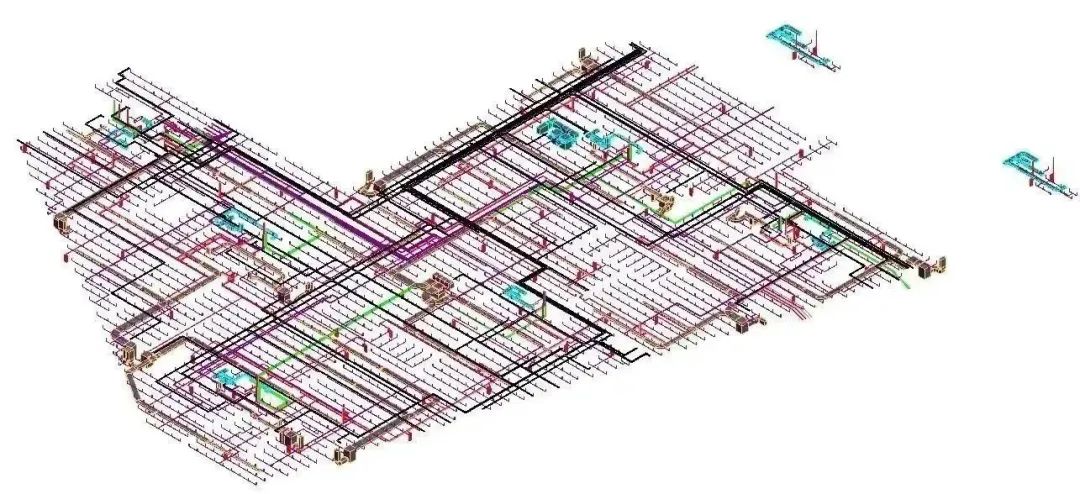

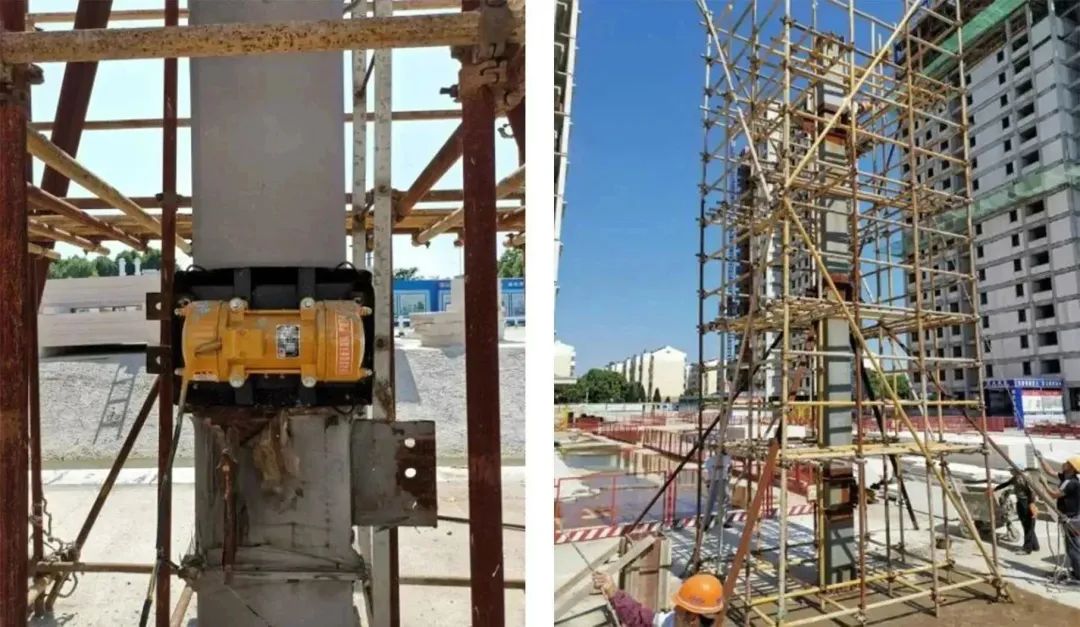

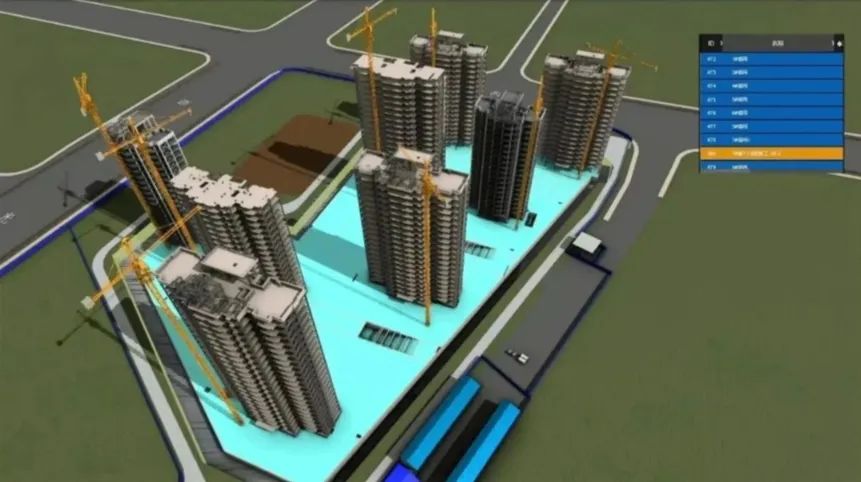

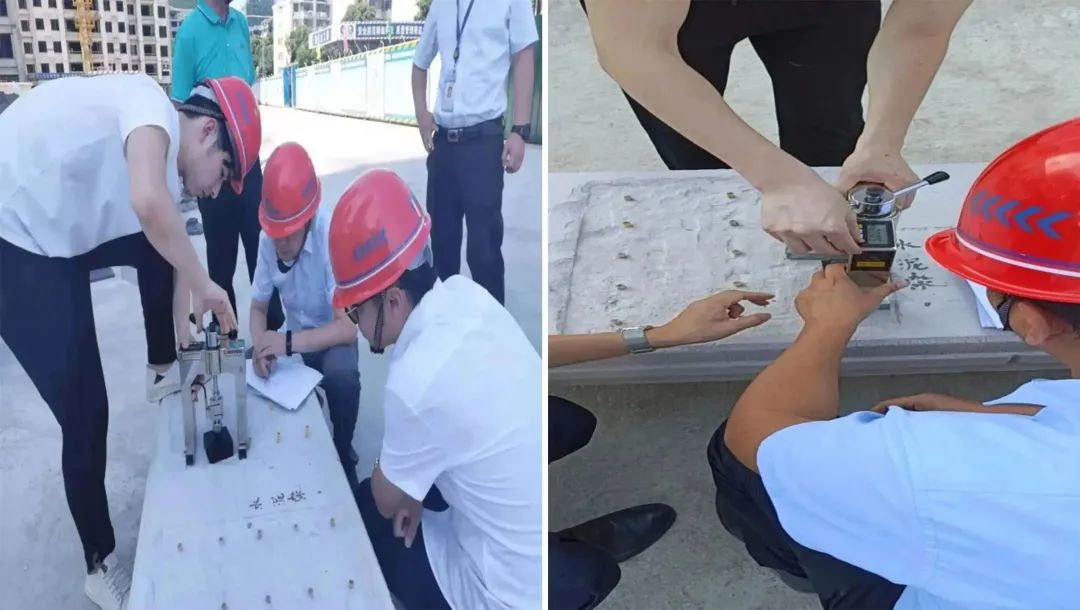

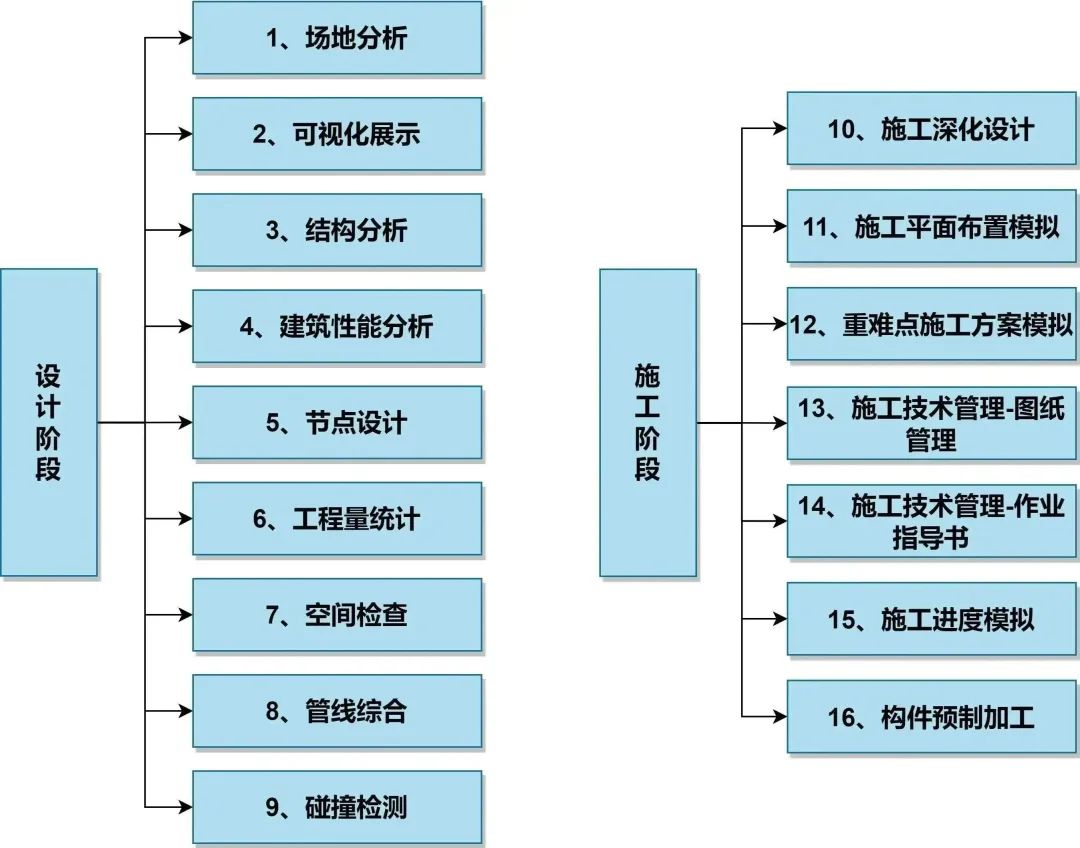

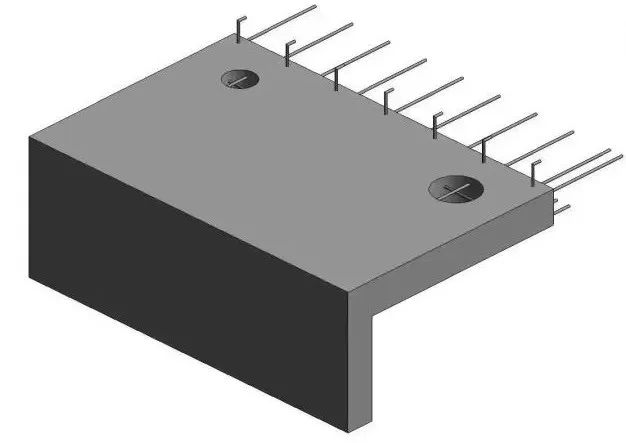

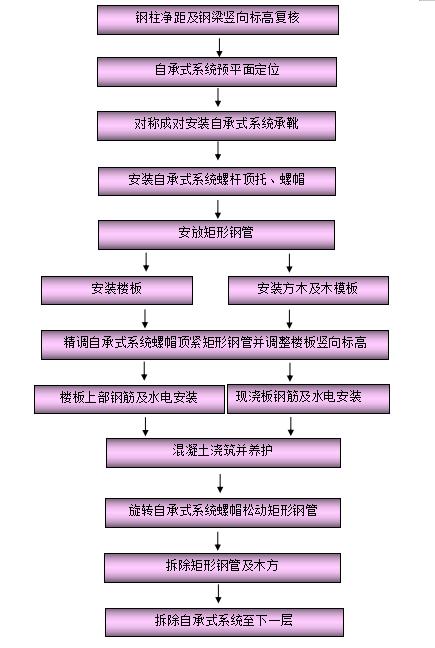

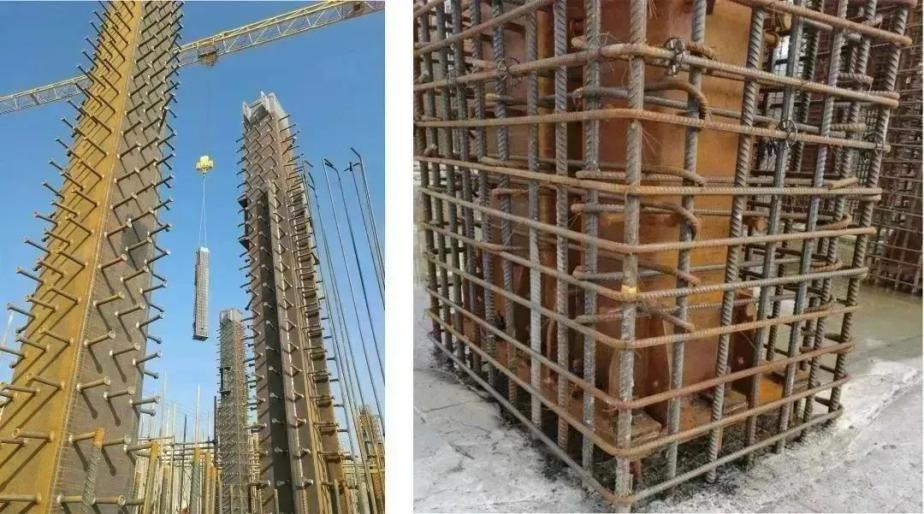

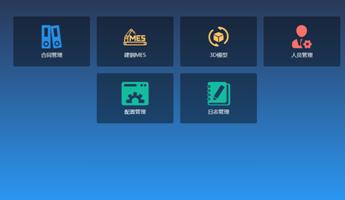

组合框架柱节点实景 4.系统总结应用了装配式钢结构修建自承式楼板支持系统装置施工工法 该项目系统总结应用了装配式钢结构修建自承式楼板支持系统装置施工工法 。该工法适用于钢框架和钢框架支持结构系统修建，适用楼板类型包括叠合楼板、现浇楼板、压型钢板楼承板等，适用规模较广 。 自承式楼板支持系统 装置时，作业职员通过螺杆对自支持系统支座高度调理，进而实现整个支持结构竖向调解，这不但增强了楼板支持结构的稳固性，还提高了楼板施工装置速率 。该工法标准化水平高，可循环使用，本钱低，装置及拆除利便 。 现场应用照片 工艺流程图 5.探索实践自密实混凝土浇筑新工艺 提出了具有标准化毗连节点的钢管混凝土柱高抛自密实混凝土振捣施工工艺，在标准化毗连节点的横隔板节点处设置附着式振动器，经由模拟现场施工厂景，调试最佳振动频率，使得自密实混凝土在横隔板拐角处具有优异的充填性、保塑性，抵达能够自动填充的目的，该手艺在工程实验中取得了重大的提质增效作用 。 附着式平板振动工艺试验 6.通过研究保温装饰板系统的粘锚托牢靠方法，完善了毗连工艺做法，提高了施工效率，提升了整体清静性 。 项目各单体外墙外保温系统均使用保温装饰板，工程手艺及研发职员通过对锚固组件、托架举行结构优化设计、对粘结工艺举行工程试验，研发了一套更适合装配式钢结构修建的毗连手艺，提升了整体清静性，为装配式高层钢结构外墙外保温清静提供系统的解决计划 。 保温装饰板锚栓抗拔试验研究 7.系统解决装配式钢结构修建围护系统三大防水痛点 针对出屋面钢柱防水薄弱点，接纳钢柱与混凝土楼板钢筋增强毗连并设置止水环的做法，有用解决了因钢结构与楼板毗连薄弱而造成的防水质量问题 。 在窗边防水方面，立异提出接纳窗台混凝土压顶防水结构节点 。将窗台下压顶伸入两侧的ALC条板，在ALC条板响应位置预先开槽，并在窗台两侧压顶槽内的扁铁上焊接横向结构钢筋，然后支设模板浇筑下压顶混凝土，并通过滴水线、企口等防排水结构步伐，这样显著提高了窗台整体防水性能 。 在厨房卫生间区域，接纳钢柱外包钢筋混凝土做法，既解决了钢柱在湿润情形中防腐问题，又解决了防火包覆难点，通过结构增强步伐永世杜绝了钢柱在厨房卫生间等涉水区域因差别质料毗连整体性差而导致的渗漏隐患 。 8.全历程应用BIM手艺 在计划策划阶段明确全历程应用BIM手艺，并在项目实验阶段也举行了大宗应用实践 。该手艺在项目设计阶段举行了园地剖析、可视化展示，修建的结构剖析、性能剖析等诸项事情，显著提升了设计效率及设计质量；在施工阶段举行施工深化设计、平面安排模拟等事情，辅助施工，有用辅助项目管理职员对现场施工各项情形的把控 。特殊是地下室和室外管网施工历程中，由于提前做好综合管网的信息化模子，并举行了多专业之间的碰撞检查、优化安排，现场种种工序之间无干预，大大镌汰了协调事情，管网施工一次性完工，阻止了返工，提高了功效 。 BIM应用点 项目周游安排 土建施工深化设计——预制空调板 地下室管线模子 9.开发了BIM+智慧工地管理系统 针对装配式钢结构住宅制作智慧工地建设现实需要，基于BIM手艺的信息化管理平台，依托物联网等信息化手艺形成了BIM+智慧工地管理系统，实现了装配式修建制作全历程可视、可管、可控，同时实现工程信息实时收罗、智慧感知与决议 。研发了钢构件BIM-MES的深度融合手艺，构建了P-BIM钢结构加工制作一体化信息管理平台，使用BIM手艺、先进的制造工艺、智能制造数控生产线，实现了钢构件的智能制造 。 智慧工地管理系统 软件著作权证书 10.基于型钢标准化构件的智能制造手艺 研发了基于装配式钢结构住宅的制品型钢的标准化梁意会式毗连节点，并形成了加工制作工艺流程，将工业机械人手臂用于标准化节点制作的焊接，提高了生产效率与焊接质量，形成了安徽省省级工法，推动了我省装配式钢结构修建领域的智能制造手艺 。 三、项目效果 本项目获得了丰富的科研手艺效果，形成的发明专利、施工工法、试验数据等多项手艺被行业标准接纳与借鉴，同时，项目还获得了安徽省修建清静生产标准化树模工地、合肥市修建工程优质结构奖等诸多声誉，为项目实验取得了优异的社会和经济效益 。 合肥市修建工程优质结构奖 安徽省修建清静生产标准化树模工地 恒久以来，优发国际一触即发钢构始终坚持团结奋进、刷新立异、稳健提升、攻坚克难的态度，一连发挥“祥和贡献、奋进立异、勇争一流、永不自满”的优发国际一触即发精神，一直推下手艺管理水平迈上新台阶 。在未来有限的栖身修建生长空间里，优发国际一触即发钢构将牢牢捉住当下生长的新特点，打造臻品，起劲把钢结构住宅产品推向一个时代新高地 。.jpg)
